高速钻孔&攻牙机HSVTP-650E
产品型号:
HSVTP-650E
应用领域:
-汽车部件加工-3C产品加工-去毛边/倒角加工-小孔径钻孔加工
分享到:
  • 产品概述
  • 技术参数
  • 功能特点
  • 应用案例
  • 相关产品

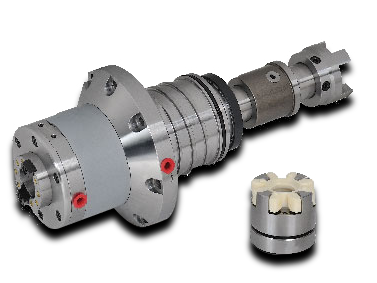

高速精密主轴

直结式主轴传动系统,主轴转速 20000 转,特别设计加强主轴刚性,具备高效率加工及
精密加工的特性。搭配伺服低惯性的主轴电机,可敏捷地急加减速完成钻攻工作。

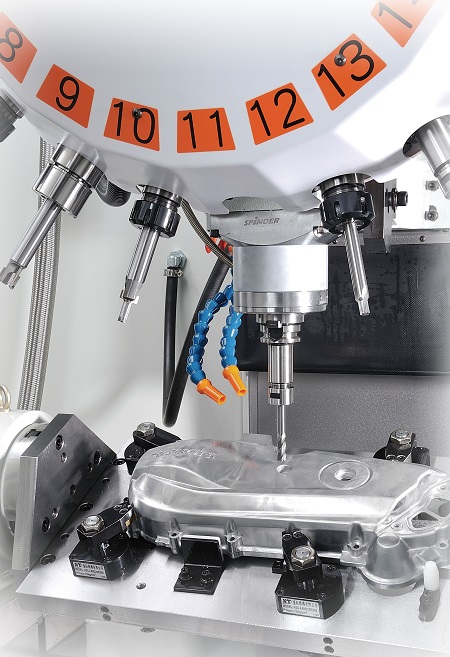

高速换刀机构

凸轮转塔伞型刀库/伺服转塔伞型刀库,具备 16T 的刀具容量,刀库采用合金铝压铸制造而
成,互换性高、韧性强、不易变形及折断,可精准快速的换刀。

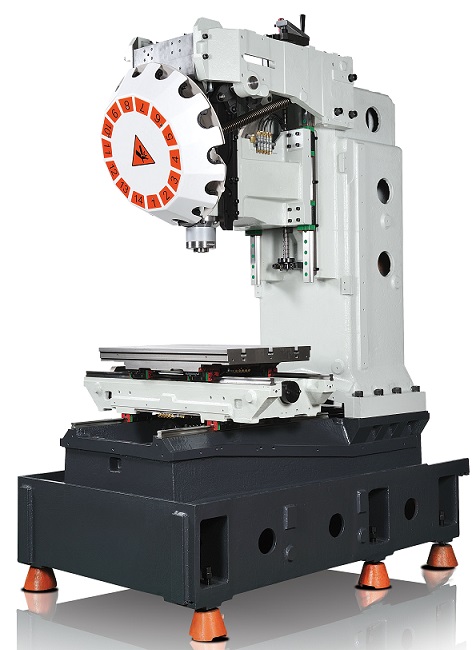

铸件

采用米汉纳铸铁以及时效处理,结构坚固不易变形

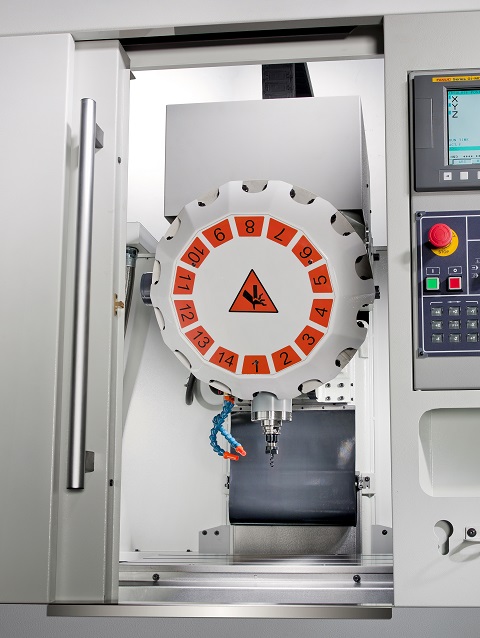

内部宽阔的空间设计

内部的宽阔空间设计易于加装四轴及加工较大型的工件。


加入对比
   钻攻中心
   HSVTP-650E   HSVTP-500T   HSVTP-500E   HSVTP-700E   HSVTP-600T   HSVTP-1060T
技术规格
HSVTP-650E
行程
X轴行程
650
Y轴行程
450
Z轴行程
360
工作台
工作台尺寸
650*380
工作台负荷
450
T型槽尺寸
3*14
控制器
系统
HNC/FANUC/MITSUBISHI
显示屏
8.4/10.4
主轴
主轴锥孔
BT40
主轴转速
8000
主轴鼻端至工作台面
110-470
主轴中心至立柱
485
主轴马达
5.5
进给
三轴马达
1
快速移动
10
切削速度
5
精度
定位精度
0.015/300
重复精度
0.005
刀库
容量
16/24T(选配)
换刀时间
3
刀具重量
8
其他
气压要求
6
电力需求
10
电源
380V/50Hz
机器重量
3200
外形尺寸
2200*2200*2300
● 以上规格均作参考,本公司随时有修改之权利,不另行通知。

三轴线轨设计,加工速度快,使用寿命长;

采用直接式套筒主轴,最高转速20,000转,运转平稳,精度高;

电脑自动控制润滑设计,确保导轨丝杆等都能得到可靠充分的润滑

超强床身集体设计,刚性好,性能稳定;

大功率主轴电机,扭力强大,性能稳定;

大导程精密滚珠丝杠预拉伸安装,精度稳定,负载力强;


机器配置

标准配置 选购配置
三菱控制器M70A 油雾回收机
工作灯 改 16 支刀伺服转塔式刀库
全罩式钣金 快送速度(X/Y/Z):64/64/64M/MIN
三色警示灯 自动门
水箱 第四轴
电器箱热交换器 立柱加高
Z 轴弹簧保护套
切削液系统
伸缩护罩
空压系统
水枪
润滑油系统
外挂式手轮
主轴冷却系统
