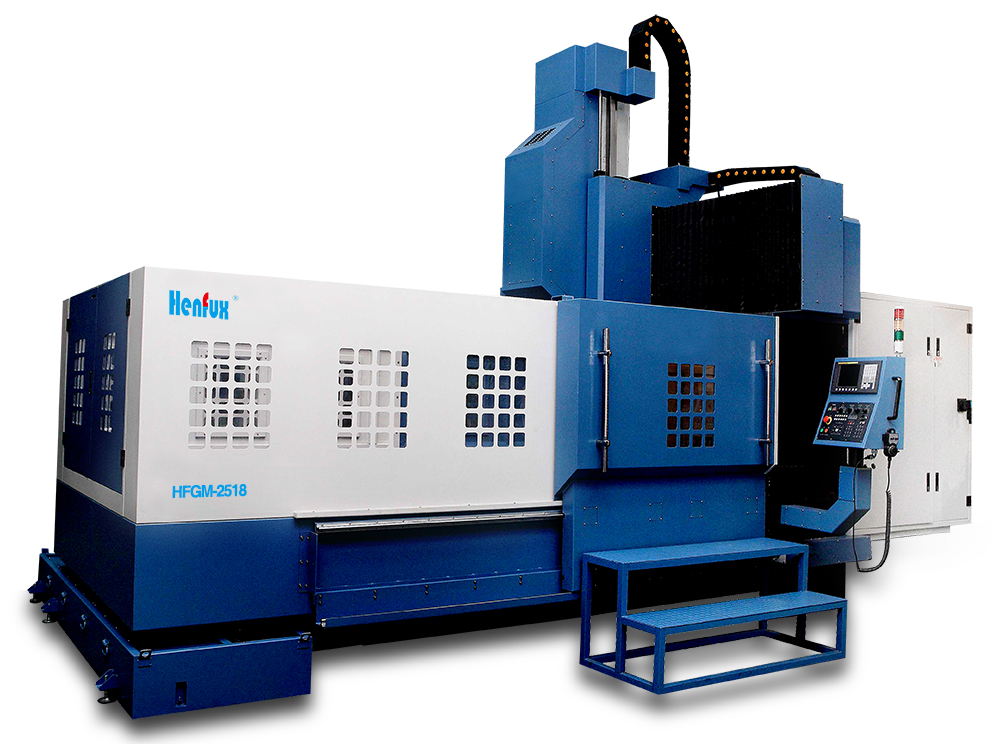

龙门加工中心HFGM-8010B

机身特点

金字塔型结构设计，底座外轨宽度为全世界同一机型中最宽之设计，提供全支撑，确保加工精度

底座重量大，对高速加工切削提供绝佳之稳定性及刚性

超强立柱设计，提供最佳之切削刚性 Y轴方型硬化4滑轨设计，崁条设计由内侧支撑，提供Y轴前后移动最佳稳定性

选配系统

三菱，西门子，发那科

高精，高刚主轴

主轴采用精密斜角滚珠轴承，高速高精密高转速，更有直接式主轴之设计，更高刚性强化设计，转速可达12000~20000之多。

三轴伺服马达&三轴滑轨

三轴伺服马达于精密高速滚珠螺杆直接传动，增强刚性及提高精密度

三轴线性滑轨，可支撑重负荷，刚性高，快速位移时确保定位精度

三轴硬轨，位移速度较慢，刚性更高！铸件加工时,吃刀量大,切削力比较大,震动厉害,在这时硬轨的好处就显现出来了,因为硬轨接触面大,有很好吸震性能。

标准配置	可选配置
半封闭式防护罩	主轴冷却装置
自动润滑装置	主轴中央出水
气动拉力装置	油水分离装置
加工吹气装置	第四轴功能
冷却装置/照明装置	电气冷气机
三色警示灯
调整垫铁
工具及工具箱
技术资料

技术规格	HFGM-8010B	HFVM-650	HFHM-300	HFVM-850	HFVM-1060	HFVM-1270	HFVM-1690	HFVM-1890	HFVM-650H	HFVM-850H	HFVM-1060H	HFVM-650L	HFVM-850L	HFVM-1060L	HFVM-1270L	HFVM-1370L	HFVM-1580L	HFVM-1890L	HFHM-500	HFHM-800	HFHM-1000	HFGM-1614	HFGM-1320	HFGM-2518
行程
X轴行程	1000	600	500	800	1000	1200	1600	1800	600	800	1000	600	800	1000	1200	1300	1500	1800	800	1100	1100	1600	2000	2500
Y轴行程	800	500	450	500	600	700	900	900	500	500	600	500	500	600	700	700	800	900	600	600	700	1600	1400	2000
Z轴行程	500	500	450	500	600	600	680	800	500	500	600	500	500	600	600	700	700	700	600	600	600	650	800	800
工作台
工作台尺寸	1200*800	800*500	420*390	1000*500	1300*600	1360*700	1800*900	2000*900	800*500	1000*500	1200*600	800*500	1000*500	1300*600	1350*700	1400*700	1700*800	2000*900	500*500	800*600	1200*600	1700*1200	2000*1000	2600*1700
T型槽尺寸	5*18	3-18*135	Φ55H7-12L	5-18*100	5-18*120	5-18*152.5	5-22*165	5-22*165	3-18*144	5-18*90	5-18*100	3-18*144	5-18*90	5-18*100	5-18*122	5-18*135	5-22*140	5-22*155	Φ55H7-12L	5-18*100	5-18*100	7*22	7*22	9*22
工作台负荷	600	600	300	600	800	1000	1600	1600	350	450	800	350	450	800	1000	1000	1500	2000	500	800	800	4000	3000	7000
控制器
系统	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI	FANUC/MITSUBISHI
显示屏	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4	8.4/10.4
主轴
主轴锥孔	HSK/Φ150	BT40/Φ150	BT30/Φ100	BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ190	BT50/Φ190	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ130	BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT50/Φ190	BT50/Φ190
主轴转速	20000	8000	20000	8000	8000	8000	8000	8000	10000	10000	8000	10000	10000	8000	8000	8000	8000	8000	12000	12000	8000	12000	6000	6000
主轴鼻端至工作台面	180-680	80-560	0-450	110-810	180-780	150-750	160-840	160-960	120-620	120-620	170-770	110-610	110-610	150-750	90-690	190-890	130-830	150-850	0-600	140-710	50-650	120-770	120-920	200-1000
主轴中心至立柱	110	480	100-550	575	600	785	950	950	560	560	660	560	560	655	785	785	810	950	100-700	180-780	-30-670	445	330	350
主轴马达	18.5	5.5	3.7	7.5	11	15	18.5	18.5	5.5	7.5	7.5	5.5	7.5	7.5	11-15	11-15	15	18.5	7.5-11	7.5-11	7.5-11	11/15	18.5/22	18.5/22
进给
三轴马达（汇川）	3.0/3.0/3.0	1.0/1.0/1.0	2.0/3.0/2.0	1.5/1.5/1.5	2.0/2.0/2.0	3.5/3.5/3.5	3.5/4.5/3.5	4.5/7.0/4.5	1.5/1.5/3.0	1.5/1.5/3.0	2.0/2.0/3.0	1.5/1.5/3.0	1.5/1.5/3.0	2.0/2.0/3.0	3.0/3.0/3.0	3.5/3.5/3.5	3.5/4.5/3.5	4.5/7/4.5	3.0/3.0/3.0	3.0/4.5/3.0	3.0/4.5/3.0	7/4/4	4/4/4	7/7/7
三轴马达（松下）
快速移动	36/36/36	18/18/15	30/30/30	18/18/15	18/18/15	15/15/12	15/15/12	15/15/12	48/48/48	48/48/48	36/36/36	36/36/18	36/36/18	36/36/18	30/30/12	30/30/12	24/24/12	24/24/12	30/30/30	30/30/30	30/30/30	24/24/24	12/12/12	12/12/12
切削速度	10/10/10	10/10/10	10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10	10	10	6/6/6	6/6/6	6/6/6
精度
定位精度	0.08/300	0.008/300	0.01/300	0.008/300	0.008/300	0.01/300	0.01/300	0.01/500	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/300	0.008/500	0.008/500	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
重复定位精度	0.005	0.005/300	0.005	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005/300	0.005	0.005	0.005	0.005	0.005	0.005
刀库
容量	40T	BT40-24T	24T/30T	BT40/24T	BT40-24T	BT50-24T	BT50-24T	BT50-24T	BT40/24T	BT40-24T	BT40-24T	BT40-24T	BT40-24T	BT40-24T	BT50-24T	BT50-24T	BT50-24T	BT50-24T	24T/30T	24T/30T	24T/30T	24T	24T	24T
换刀时间	1.8	1.8	5	1.8	1.8	3.5	3.5	3.5	1.8	1.8	1.8	1.8	1.8	1.8	3.5	3.5	3.5	3.5	8	8	8	1.8	3.5	3.5
刀具重量	6	8	3	8	8	15	15	15	8	8	8	8	8	8	15	15	15	15	8	8	8	8	15	15
旋转轴
第四轴
第五轴
其他
气压要求	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
电力需求	45	20	20	25	30	35	40	45	20	25	30	20	25	30	35	40	40	45	30	30	30	35	35	55
电源	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
水箱容量
机器重量	9000	4500	4500	6000	8000	9000	12500	14000	5000	5500	7000	5500	6000	8000	9000	10000	11500	14000	6500	7200	8000	15000	15000	26000
占地面积
外形尺寸	280036003400	200023002400	250025002800	230024002400	245026002500	310032002600	360035002800	400040003400	250022002500	280022002500	345024002700	250022002500	280022002500	345024002700	380030003200	390030003200	420035003400	450036003500	400026002800	450026002800	480026002800	500032004200	700040004300	680038004700
