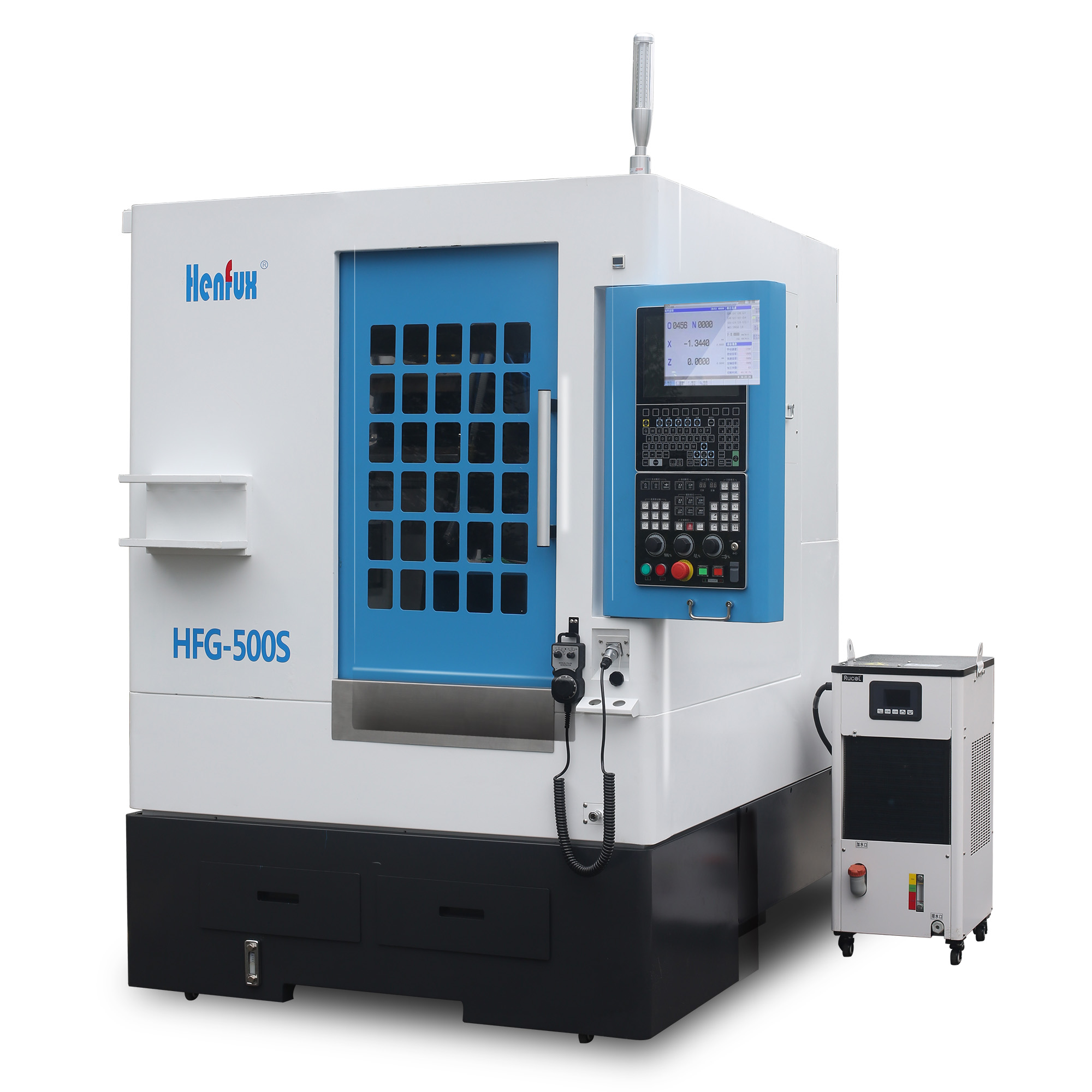

立式复合磨铣机HFG-500S

技术规格	HFG-500S-A5	HFG-450D	HFG-750D	HFG-400S	HFT-800S	HFG-540S	HFG-2080S2	HFT-420S	HFGK-350S	HFM-540S	HFGK-830H	HFGK-420S
行程
X轴行程		450mm	370	400mm	855mm	500mm	2000mm	500mm		500mm	240mm	400mm
Y轴行程		520mm	500	400mm	900mm	400mm	1200mm	400mm		400mm	300mm	400mm
Z轴行程		150mm	100	230mm	230mm	350mm	230mm	230mm		350mm	140*4（240mm主轴中心距）	150mm
工作台
工作台尺寸		450x500mm	700x500	500x430	345×430×2mm	500x430mm	2000x1200mm	500x430mm		580x450mm	830x180mm	500x430mm
T型槽尺寸		5-12-90mm	6x8x50	5-12x90mm	5-12×90mm	3-14x125mm	/	5-12x90mm		3-14x125mm	/	5-12×90mm
工作台负荷		200kg	150	200kg	200kg	250kg	300kg	200kg		250kg	80kg	200kg
控制器
系统		华中数控818D	维宏NC65	华中数控818D	华中数控818D	华中数控818D	维宏	华中数控818D		发那科0i-MF	华中数控818D	华中数控818D
显示屏		8.4/10.4吋	17寸	8.4/10.4吋	8.4/10.4吋	8.4/10.4吋	14/17吋	8.4/10.4吋		8.4/10.4吋	8.4/10.4吋	8.4/10.4吋
主轴
主轴锥孔		HSKE40	直柄夹头Φ6	HSK E32	HSK E32	HSK E40	BT30/ φ120	HSK E32		BT30	ISO 20	HSK E32
主轴转速		30000rpm	60000	36000rpm	36000rpm	30000rpm	30000rpm	36000rpm		30000rpm	40000rpm/min	36000rpm
主轴鼻端至工作台面		270-420mm	120-220	166-396mm	166-396mm	110-460mm	160-390mm	166-396mm		110-460mm	70-210mm	120-270mm
主轴中心至立柱		248mm	196.5	238mm	238mm	336mm	305mm	238mm		336mm	214mm	235mm
主轴马达		8.5kw	/	6kw	6kw	8.5kw	8.5mm	6kw		8.5kW	4*4（4主轴）	6kW
进给
三轴马达（汇川）		0.75kW(三菱)	/	0.75/0.75/0.75KW	0.75/0.75/0.75kW	0.75/0.75/0.75kw	2.9kW*2/0.85Kw带刹车/0.4KW(汇川)	0.75/0.75/0.75kw		0.8/0.8/0.8kW	0.75/0.75/0.4*4kW	0.75/0.75/0.75kW
三轴马达（松下）		0.75kW(发那科)	/	0.75/0.75/0.75KW	0.75/0.75/0.75kW	0.75/0.75/0.75kw	2.9kW*2/0.85Kw带刹车/0.4KW（松下）	0.75/0.75/0.75kw		0.8/0.8/0.8kW	0.75/0.75/0.4*4kW	0.75/0.75/0.75kW
快速移动		15m/min	/	15/15/15m/min	15/15/15m/min	15/15/15m/min	15/15/15m/min	15/15/15m/min		15/15/15m/min	15/15/15m/min	15/15/15m/min
切削速度		10m/min	15	10/10/10m/min	10/10/10m/min	10/10/10m/min	15/15/15m/min	10/10/10m/min		10/10/10m/min	10/10/10m/min	10/10/10m/min
精度
定位精度		0.01/300mm	0.01/300	0.008/300mm	0.005/300mm	0.008/300mm	＜0.018mm/300mm	0.008/300mm		0.006/300mm	0.008/300mm	0.005/300mm
重复定位精度		0.005mm	0.005/300	0.005/300mm	0.005/300mm	0.005/300mm	＜0.008mm	0.005/300mm		0.004/300mm	0.005/300mm	0.003/300mm
刀库
容量		6pcs	/	HSKE32-12T	HSKE32-12T	HSKE40-10T pcs	6pcs	HSKE32-12T pcs		BT30-16T pcs	3把/主轴*4 pcs	HSKE32-12T pcs
换刀时间		4s	/	4s	4s	4s	4s	4s		4s	6s	4s
刀具重量		3kg	/	1kg	1	3kg	1kg	1kg		3kg	1kg	1kg
旋转轴
第四轴		/	/	选配	选配	选配	/	选配		选配	/	/
第五轴		/	/	选配	选配	选配	/	选配		选配	/	/
其他
气压要求		6kgf/cm²	＞6	6kgf/cm²	6kgf/cm²	6kgf/cm²	6kgf/cm²	6kgf/cm²		6kgf/cm²	6kgf/cm²	6kgf/cm²
电力需求		20kVA	5.5（AC/220V）	10kVA	12kVA	14kVA	16kVA	10kVA		14kVA	21kVA	10kVA
电源		380V/50Hz	220V	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz		380V/50Hz	380V/50Hz	380V/50Hz
水箱容量		100L	0.1	/	100L	100L	240L	100L		100L	170L(选配)	100L(选配)
机器重量		3000kg	2000	3300kg	3500kg	4000kg	8500kg	3300kg		4000kg	3100kg	2333kg
占地面积		2000x1800mm	2000x2200	1650x2150mm	1725x1930mm	1700x1600mm	2940x2800mm	1550x1580mm		2000x1900mm	1870x1717mm	1480x1590mm
外形尺寸		2000x1800x2100mm	1900x1700x1830	1650x2150x2400mm	1725x1930x2235mm	1700x1600x2000mm	3100x3200x2400mm	1550x1580x2230mm		2000x1900x2300mm	1870x1717x2113mm	1480x1590x2050mm
